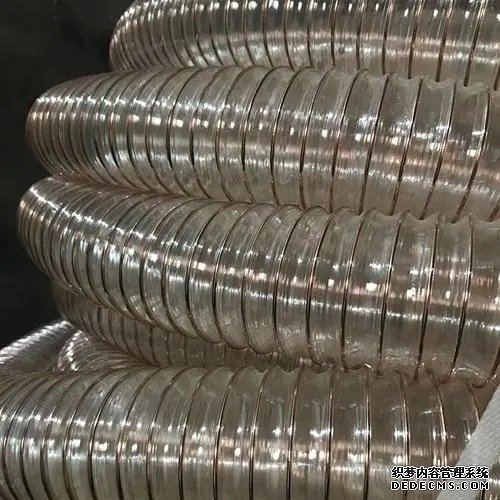

抗靜電防爆風管挖槽施工注意事項



在涉及易燃易爆氣體或粉塵的工業環境中，抗靜電防爆風管是保障通風系統安全運行的關鍵設備。其安裝過程中的挖槽施工（即管道預埋或支架固定所需的溝槽開挖）直接影響系統整體安全性和功能性。以下是施工中需重點關注的注意事項：







 一、施工前準備

1. 圖紙與現場復核

    核對設計圖紙，明確風管走向、標高、坡度及支吊架間距，確保挖槽位置避開地下管線、電纜溝等隱蔽工程。

    使用探測儀或人工試挖確認地下障礙物，避免破壞原有設施。



2. 材料與工具檢查

    確認風管材質（如鍍鋅鋼板、不銹鋼或復合材料）符合抗靜電、防爆等級要求，并具備合格證明。

    準備專用切割工具（如角磨機、激光切割機）、測量?jī)x器（水平儀、卷尺）及安全防護裝備。



3. 安全交底與培訓

    對施工人員進行防爆環境作業培訓，強調靜電消除措施（如穿戴防靜電服、使用銅制工具）。

    制定應急預案，明確突發情況（如氣體泄漏、塌方）的處理流程。





 二、挖槽階段關鍵要點

1. 槽體設計與開挖

    尺寸控制：槽深應***于風管直徑或支架高度100150mm，預留墊層空間；槽寬需滿足操作需求，兩側預留200300mm緩沖區。

    坡度與排水：若處于低洼區域，槽底需設置0.5%1%的坡度，并預設排水管道，防止積水影響穩定性。

    邊坡防護：根據土質條件確定放坡比例（砂質土≥1:1.5，黏土可適當減小），必要時采用鋼板樁或支撐板加固，防止塌方。



2. 槽底處理

    清除碎石、樹根等尖銳物，鋪設100150mm細沙或細土作為緩沖層，避免直接接觸風管外壁。

    對于巖石層或硬質地基，需覆蓋橡膠減震墊或混凝土找平層，減少振動摩擦風險。







 三、風管安裝與固定

1. 抗靜電處理

    風管連接處需使用導電膠條或銅編織線跨接，確保整體接地電阻≤4Ω。

    法蘭螺栓孔需對稱緊固，避免因應力不均導致靜電積聚。



2. 防爆結構強化

    采用防爆型支吊架，焊接部位需滿焊并做防腐處理，支架間距不超過規范要求（通常≤3m）。

    穿越防爆墻或樓板時，風管外加裝鋼制套管，縫隙用防火堵料密封。



3. 吊裝與拼接

    使用尼龍吊帶或軟繩吊裝，禁止鋼絲繩直接接觸風管表面。

    拼接時***先選擇法蘭連接，墊片選用導靜電材質；若為焊接，需保證焊縫連續無氣孔，并進行滲透檢測。







 四、回填與收尾工作

1. 分層回填

    先用細沙回填至管***上方100mm，人工夯實；上層使用原土回填，每層厚度≤300mm，機械壓實避開風管正上方。

    回填土不得含石塊、建筑垃圾，防止劃傷風管。



2. 系統測試

    完成安裝后進行漏風量測試（高壓系統漏風率≤1%），并使用靜電電壓表檢測風管表面電位差。

    模擬爆炸性環境，驗證系統在極端條件下的穩定性。







 五、***殊場景補充

 潮濕環境：增設防水接線盒，所有電氣設備防護等級不低于IP65。

 高溫區域：風管外包裹隔熱層，支架加裝耐熱襯墊。

 腐蝕性場所：選用玻璃鋼或涂層風管，支架采用316L不銹鋼材質。







 六、常見錯誤與規避措施

 錯誤案例           后果                 解決方案



 槽底未設緩沖層         風管磨損導致靜電積聚     鋪設細沙+橡膠減震層

 法蘭跨接線缺失         靜電放電引發爆炸風險     使用銅編織線并檢測接地電阻

 回填土含尖銳物         風管壓裂或局部變形       嚴格篩選回填材料，分層夯實







 總結

抗靜電防爆風管的挖槽施工需兼顧結構安全與功能合規，從前期規劃到驗收測試全程貫徹精細化管理。重點在于消除靜電隱患、強化機械防護，并通過嚴格的工藝控制確保系統長期穩定運行。施工中應結合《GB 502432016通風與空調工程施工質量驗收規范》及防爆行業標準，實現本質安全目標。
